Kína Rotary disk filter framleiðandi-Xinxiang Yinuo vélum Co, Ltd.

Rotary disk filter er mikið notað fast-fljótur aðskilin tæki. kostur þess er í því að sameina aðskilin getu vákuum adsorption með stöðugri virkni eiginleika disk- tegund uppbyggingu, að ná árangri lágt orku neyslu og hár umferð fast-fljótur aðskilin aðgerðir.

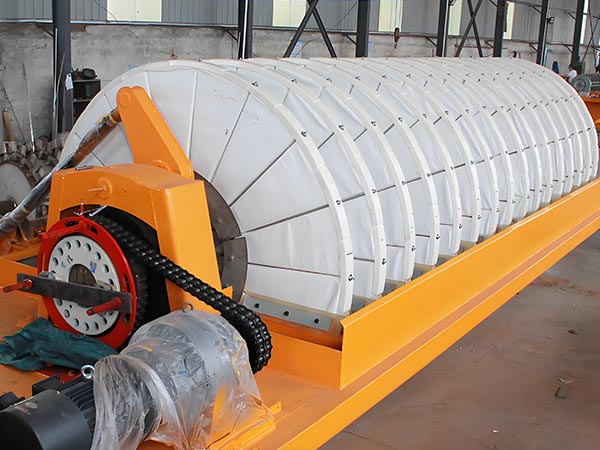

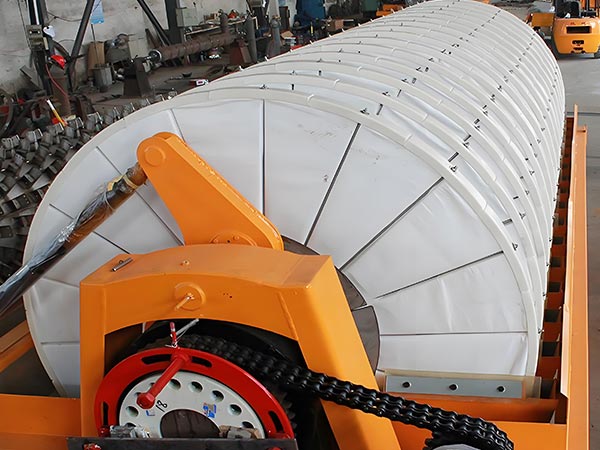

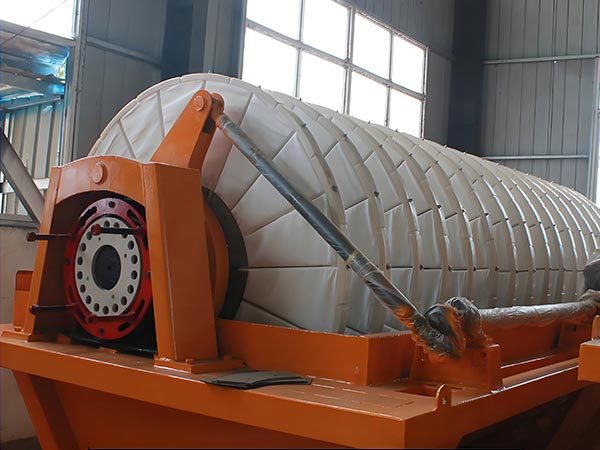

Rotary diskur síma:

er hannað í kringum kjarnorku meginreglur "hár-efni aðskilin + stöðugt aðgerð." Helstu hluti og aðgerðir þess eru eins og eftirfarandi:Rotary diskur síma

Helstu ramma:Inniheldur hringrás filter tankur (til slurry loading, efni valinn á grundvelli krossþol: 304/316L ryðfríu stáli, gleraugu styrktur plast, eða gúmmí-línuð), kjarna snúandi disk samsetningu, og geymslu vél hleðslu.

Rotary Disc samsetningu:Kjarni búnaðarins, sem samanstendur af 8-24 flokkaða síma síma (mikið ákvarðað með vinnslu getu). Hver síma er með hveiti / lauta stíl vökva safna herbergi innra, þakið ytri með síma klæði.

Vakuum- og bakþvottarkerfi:Inniheldur þvottapúpu, þvottapúpa, þvotta loft geymslu tankur og aftur þvotta pipa. Pipes tengja við disk samsetningu í gegnum snúandi sameiningar til að tryggja þéttingu, leyfa þvotta adsorption og aftur þvotta slíddu losun.

Hreinsun kerfi :Það felur í sér þvottarhús, sprutapumpa, sprutahlutverkur og hnífur. Hnífurnar eru með stillanlegar horn og flæði (0,5–5 m3/h, samsvarað slurry gegnumflutningi) til að tryggja einstakt þvottarflæði þvottarhússins.

Útflutning og flutning kerfi:Inniheldur ryðfríu stáli / þurrka-þolandi legering skrapar (0,1-0,3 mm fjarlægð frá síma), valfrjáls þurrka tæki, og niðurstreymi flutninga búnað. Skrapar fjarlægja síma köku, sem er fljótt flutt í burtu með flutninga búnað til að koma í veg fyrir uppsetningu.

Stjórnarkerfi :Aðallega PLC byggt, veita raunverulegur eftirlit um snúningshraða, þvottinn stigi, vökva stigi og þvott flæði hraða. Stöndir við tengil skjánum skilgreiningar og svik viðvörun (t.d. filter klúbb blokkun, þvott pump mistök). High-end módel er hægt að samþætta með verksmiðju DCS kerfi fyrir fullu sjálfvirkni.

Tilval af búnaði leggur forgang að „filtrunarsvæði“ sem lykilmetri, yfirleitt frá 5 til 100 m2, með sérsniðnum lausnum sem yfir 200 m2.

Rotary disk filter

Mikilvægar kostur:

Í samanburði við hefðbundna fast-fljótur aðskilin búnað eins og plöt-og-rammi síu, kammara síu og sentrifugal síu, Rotary disk síu bjóða upp á eftirfarandi mikilvægar kostur:

1. stöðugt starfsemi með mikilli skilvirkni:Með því að nota rotating disk hönnun eyðileggur tímabundið "plata loading-filtering-resting" hringrás sem er krafist af plát-og-frame vélum, leyfir stöðugri starfsemi 24/7. Það ná hærri umferð á einingu síu svæði, sem gerir það tilvalið fyrir stórum forritum eins og efnavatn hreinsun og mineral vinnslu.

Hágæða sjálfvirkni:PLC byggt kerfi leyfa fullkomlega sjálfvirkt ferli, draga úr vinnukostnaði. Filter klúbbur skipt er einfalt, sem leiðir til verulega lægri viðhald byrði í samanburði við hefðbundna búnað.

3.Low Filter Cake Moisture Innihald:Verkefnið "fyrir-þurrka + dýpt þurrka + snúa-blá" náð 10%-20% lægra þurrkaefni í filtri kjöti en sentrifugum og 5%-15% lægra en hefðbundnum þurrkaefnum. Fyrir efnaþurrka, hvert 10% minni þurrkaefni sparar 15%-20% í orkuefni þurrka.

4. breiður aðlögunarafl:Framleiðir uppskera frá 0,1 til 1000 μm. Staðbundinn aðskilningur mögulegt fyrir lágt viskósi (þróunarverksmiðju desulfurization gypsum), hár viskósi (stark slurry), og brennandi efni (electroplating rennandi vatn) í gegnum breytilegu stillingu, með lágmarks filter klúbb.

5. stöðugt, öruggt og umhverfisvænlegt:Hraða umferð

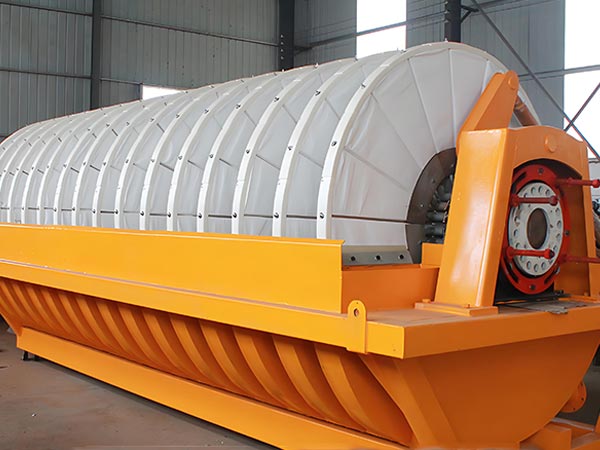

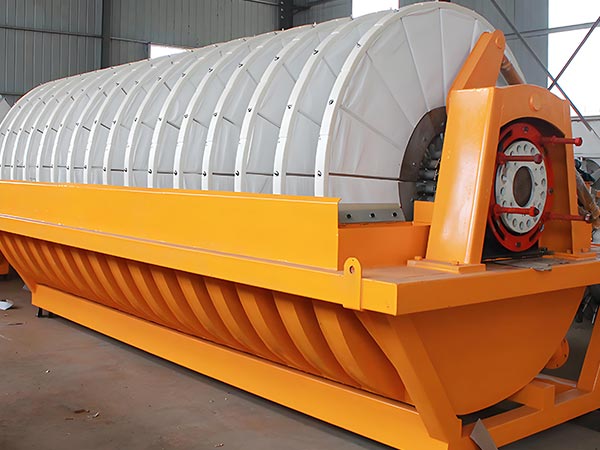

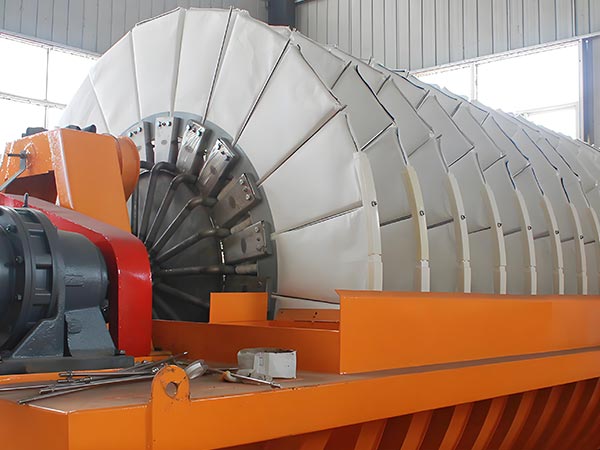

Vörumynd

Tæknilegar tilgreiningar á Rotary disk vacuum filter

Nafnið Parameter	Parametrar Range	leiðbeiningar
Filtrunarsvæði	0,5 til 200m2	10ð15ð20 áð25ð30ð35ð40ð45ð50ð60ð72ð84 aðð96 aðð108 íð120 mannsm2og etc
Dæmi um filter disk	120-3100 millímetrar	Til dæmis stór plötu með 2400 millimetrum í þvermál, lítill plötu með 1200 millimetrum í þvermál eða 2100 millimetrum, 3100 millimetrum o.fl.
Fjöldi símaskrá	2 - 12 stykki	Því miðað við símanum, til dæmis, þegar símanum er 10 fermetrar, er fjöldi símanum er 2, þegar það er 15 fermetrar, það er 3, og svo framvegis.
Fjöldi filters á plötu	20 þeirra	Konventional uppsetningu getur styrkt stjórn á sífellt ferli, gera köku þyngd einstakt
Filtrun nákvæmni	2 – 100 microns	Filteri með mismunandi nákvæmni eftir því hvaða símaskipti er notað, svo sem þvott, símaskáp, símaskáp, símaskáp o.fl.
Filterþrýsting	0,1-1,0 megapáskal	Aðlagað eftir mismunandi gerðum og kröfum
Stærð Vakuum	Ekki minna en 91,2 kPa	Um 684 millimetrar kvikmyrkvísl til að tryggja öryggi flutninga
Framkvæmdastjórnin	0,6–1,2 tonn af þurrri kornum á klukkustund á fermetra	Sérstök vinnslu getu er tengd þáttum eins og efni eiginleika, sífellt, o.fl.
Hluti efni í filter kjöti	Almenn efni sem ekki eru meiri en 26%	Fituefnið í sírutekjum er mismunandi á milli mismunandi efna og það er yfirleitt hægt að stjórna á milli 12% og 18% þegar það fer fram með fosfatefni.
Slurry einbeitingu	10% til 65%	Hámarksþyngd málmgríni slurry er 35% -65%, og hámarksþyngd kol eða önnur létt efni slurry er 20% -40%
Stærð slurry	-100 mesh til -400 mesh	Hugsanlegur fyrir slurry filtering innan þessa hluta stærð sviði
Motorkraftur	2 - 5 kW	Inkláðu getu spindle vél og blanda vél, til dæmis, þegar flutnings svæði er 10 fermetrar, getu spindle vél er 2,2 kW og getu blanda vél er 3 kW; þegar flutnings svæði er 120 fermetrar, getu spindle vél er 11 kW og getu blanda vél er 15 kW
Vörur Vörur	Rostfrjáls stáli, kolvetna stáli, kolvetna stáli liner, hár molekylþyngd polyethylene, o.fl.	Veldu mismunandi efni byggt á þáttum eins og rennandi efni
stjórnkerfi	PLC stjórn	Parametrar eins og síma tími, þrýstingur og hreinsun síma fjölmiðla er hægt að setja eftir þörfum

Áfengi aðgerða:

Með því að nýta mjög skilvirka, stöðugri starfi og sterka aðlögunartæki, finnur rotery vacuum disk filter mikla notkun í mörgum sviðum, þar á meðal umhverfisvernd, efnaskipti, matvælaframleiðslu og minni.

1 Umhverfisverndarsamtök:

Samfélagsleg úrflutningsvatn hreinsun: ferli virkja slit og yfirflutning slit, náð þyngd þyngd þyngd kakanna

Vöruþrýstingur: Hreinsun hrómi-þurrkaða slys og salins slys frá efnafræðilegum, rafmagns- og litarefnum úr vatni til að draga úr þurrkaðri afgangi.

Flue gas desulfurization: Vökva desulfurization gypsum slurry frá rafstöðvum og stálmynda til að framleiða gypsum með fitu efni

2. efnahagsstofnun í efnahagsstofnunum:

Fínum efnum: Aðskilja uppskera í synthetic harma og pigment framleiðslu til að tryggja hreinleika vöru;

Framleiðsla gjaldmiðla: meðhöndla phosphogypsum slurry og salt slurry frá ammoniumphosphate og potassium chloride framleiðslu til að endurheimta aukaverkanir (t.d. phosphogypsum fyrir sulfuric syra framleiðslu);

Organic Chemicals: Separate etanol, acetone, og aðrar lausnaraðgerðir blöndur til að gera kleift að endurheimta lausnaraðila.

3. matvælaframleiðsla

Starkframleiðsla: Filtration af stykki slurry til að fá vökva stykki með 35% -45% fitu innihald, undirbúa það til eftirfarandi þurrka;

Sykur iðnaður: meðhöndlun af sykurrjósi og sykurröflun mud til að endurheimta sykur; mud er hægt að meðhöndla í fæði;

Mjólkaframleiðsla: Filtration whey protein suspensions og whey frá ostframleiðslu til að auka vöru endurvinnslu hraða.

4. gróður- og metallurgy iðnaður

Mineral Processing: þvottun kopar, járn og gullgróður einbeitt til að framleiða 10%-20% fitu efni einbeitt pulver fyrir skilvirka flutninga og smeltingu;

Non-metal Mineral Processing: Að meðhöndla kalkstein og kaólín slurry til að fjarlægja óhreinum og auka hreinleika;

Metallurgical Waste Treatment: þvottun stáli slá og rauða mud til að draga úr þyngd á meðan endurheimta verðmætar metaller eins og járn.

5. nýr orkufyrirtæki

Lithium Battery Materials: Aðskilja litium járn fosfát og þremur efni slurry frá NMP lausnandi til að tryggja hlutum stærð og hreinleika;

Photovoltaic efni: Filtring quartz sand slurry til að fjarlægja óhreinum og auka hreinleika ljósmagnsgleri;

Energy Storage Materials: Eliminating óhreinum úr vanadium flæði rafmagns elektrolýta til að tryggja rafmagns hreinleika og rafmagnsframleiðslu.
